什么是机械式水表?智能机械水表的原理是什么?

2020-06-20 17:16:00

水表是用来记录自来水用水量的仪表,可分为机械水表智能水表。机械水表主要依靠水流的动能带动计量机构工作。水流经用水管道冲击水表叶轮再带动齿轮转动,不用电的。

工作原理:

水表的壳体是固定的,其内部的体积是固定的,而水是流动的,它推动一个叶轮旋转,每当叶轮旋转一圈,就有一恒定体积的水流过。因此,只要把叶轮旋转的圈数累计下来,乘以这一恒定体积,就可以得到流过的总的水量。

内部结构从外向里可分为壳体、套筒、内芯三大件。壳体是生铁铸成的,水从进水口出来之后通过壳体的下部环形空间,这里叫做下环室。在这个环形空间的上面有上环室和出水口相通。套筒的底部有个带有小孔的过滤网,滤出水中的杂物。套筒侧面有上下两排圆孔,孔的位置恰好与壳体的上下环室对着,显然,下排是进水孔,上排是出水孔。特别值得注意的是,这两排孔都是沿圆的切线方向斜着打的,它的工作如动画所示。注意上下两排孔的方向相反。水从下排孔沿切线方向流进去,势必形成旋转的水流,这对于水表的工作是十分重要的。

再来看看内芯,内芯又分为上、中、下三层,我们从玻璃窗看到的是上层,只有指针和刻度盘。其实关键的是下层,这里面有个塑料轮,轮边上有许多塑料叶片,叫做叶轮

叶轮所处的位置正好在套管下层孔所形成的旋转流里,水流冲击轮周的叶片,产生转矩,使叶轮旋转起来。龙头开得越大,水流越急,叶轮就转得越快。

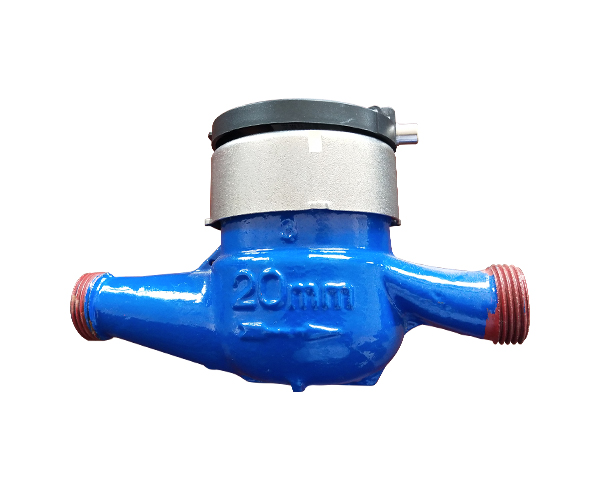

智能机械水表
