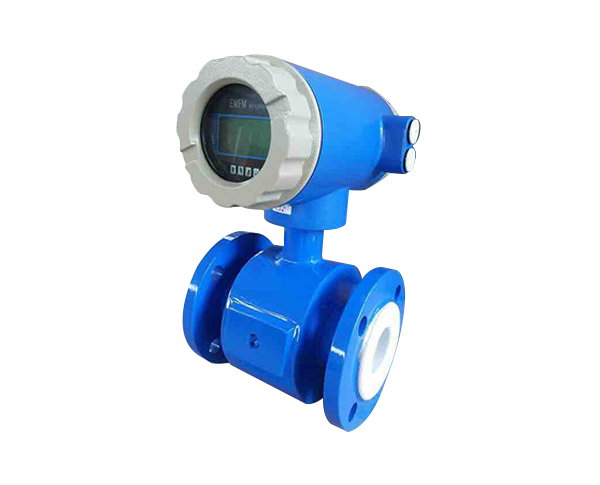

电磁流量计

智能电磁流量计是基于法拉第电磁感应定律工作的,用来测量电导率大于5μS/cm导电液体的体积流量,是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外,还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理,水利建设、河流疏浚等领域的流量计量。

根据法拉第电磁感应原理,在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极,当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势 ,此感应电势由两个检测电极检出,数值大小与流量成正比例，其值为:

E=KBVD

式中:

E-感应电势;

K-与磁场分布及轴向长度有关的系数;

B-磁感应强度;

V-导电液体平均流速;

D-电极间距; ( 测量管内直径)

传感器将感应电势E作为流量信号,传送到转换器,经放大,变换滤波用一系列的数字处理后,用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4~20mA输出,报警输出及频率输出,并设有RS-485等通讯接口,并支持HART和MODBUS协议。

产品特点：

1、管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。

2、测量结果与流速分布、流体压力、温度、密度、粘度等物理参数有关。

3、在现场可根据用户实际需要在线修改量程。

4、采用 SMD 器件和表面贴装（ SMT ）技术，电路可靠性高。

5、采用 16 位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低。

6、全数字量处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达 150 ：1 。
